압축스프링(Compression Spring)

압축스프링은 스프링의 압축복원력을 이용한 스프링의 한 종류로 전 산업에 걸쳐 가장 많이 사용되는 스프링이다.

압축스프링은 스프링중 가장 설계치에 만족하며, 스프링의 선경,외(내)경,자유장,하중만으로도 사용자가 원하는 스프링 제조가 가능한 가장 보편적인 것이다.
압축스프링의 일반적인 공정은 원자재ㅡ>성형ㅡ>저온소둔ㅡ>검사의 공정을 가진다.
사용자 옵션으로 도금(도장포함),연마,셋팅,쇼트등의 공정을 추가 할 수 있다.
일반적으로 가장 많이 사용되는 스프링으로 다양한 용도로 쓰여짐

형      태 : 원통형, 장구형, 데퍼형, 번데기형으로 분류
가공범위 : Ø0.1mm~Ø15mm까지 제조가능
등      금 : 1급,2급,3급
기타옵션 : 연삭,쇼트피닝,도금,착색,분체도장 등

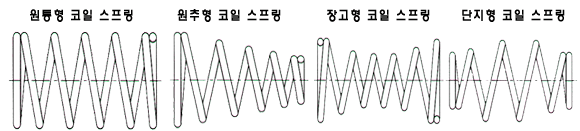

          스프링기본 형상

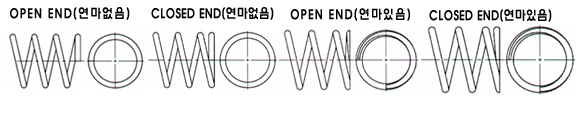

          스프링단면 형상

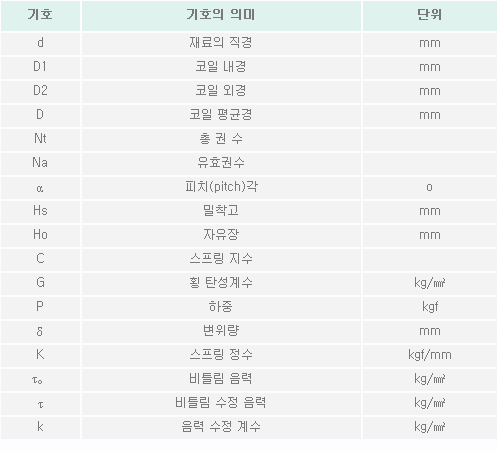

          압축스프링 설계에 스이는기호

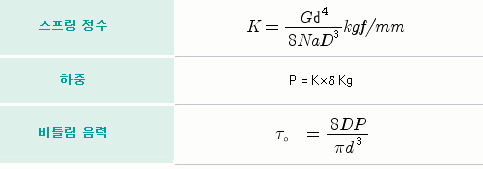

           스프링설계
